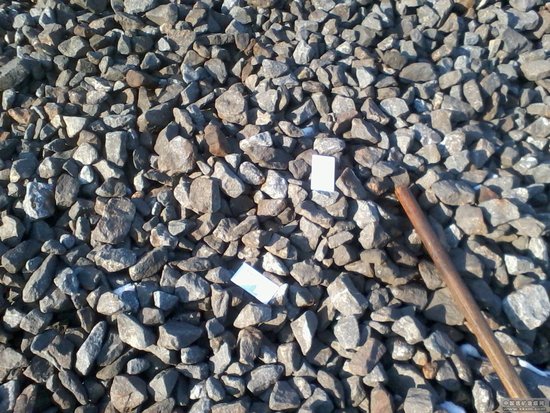

我國選礦廠一般采用粗破、中破和細破三段破碎流程破碎鐵礦石。粗破多用1.2ｍ或1.5ｍ顎式破碎機，中破和細破均使用圓錐破碎機，中破使用2.1ｍ或2.2ｍ標(biāo)準型圓錐破碎機，細破采用2.1ｍ或2.2ｍ短頭型圓錐破碎機。通過粗破的礦石，其塊度不大于1ｍ，然后經(jīng)過中、細破碎，篩分成礦石粒度小于12ｍｍ的最終產(chǎn)品送磨礦槽。

一、褐鐵礦選礦方法

將粒度小于10mm、水分小于15％的褐鐵礦粉礦摻配重量配量為0-8％的煤粉進入回轉(zhuǎn)窯；褐鐵礦粉礦在同一回轉(zhuǎn)窯內(nèi)完成烘干、磁化、脫砷、脫硫過程，轉(zhuǎn)速為0.8-1.5轉(zhuǎn)/分；回轉(zhuǎn)窯焙燒區(qū)溫度為800-50℃，烘干區(qū)溫度為350-0℃。

經(jīng)上步驟處理后的焙礦用水冷卻；冷卻后經(jīng)分級機分級，返砂用磁滑輪分選，溢流經(jīng)濃縮泵送到磁選機磁選，磁性部分為最終產(chǎn)品鐵精礦。對低鐵品位高砷硫雜質(zhì)褐鐵礦粉礦進行配煤，烘干焙燒，磁化并脫去砷、硫雜質(zhì)在同一窯體內(nèi)完成，流程簡化，焙礦經(jīng)淬水分級后進行磁選，磁選后得到高鐵品位、低砷、硫雜質(zhì)的磁鐵礦精粉；廣泛適用于含弱磁性鐵礦物的礦石及廢渣的選礦。

二、強磁性磁鐵礦礦石

1.單一磁鐵礦礦石

由于砂石生產(chǎn)線礦石中絕大部分是強磁性的磁性礦，并且礦石組成簡單，采用弱磁選方法選別。

2.含多金屬磁鐵礦礦石

主要是含硫化物磁鐵礦礦石和含磷灰石磁鐵礦礦石，一般采用弱磁選與浮選聯(lián)合流程，即用弱磁選回收鐵，浮選回收硫化物或磷灰石等。

一種磁鐵礦的干濕聯(lián)合選礦工藝方法，主要是對礦粉進行三級磁選處理，再經(jīng)濕料磁選，磁選所選用的磁場強度為 400 ～ 1200GS ，磁力滾筒轉(zhuǎn)速為 60 ～ 320 轉(zhuǎn) / 分，濕料經(jīng)脫水制得成品鐵精礦粉，一般鐵含量在 35 ％的礦石，經(jīng)此法磁選后鐵精礦粉鐵含量可達 68 ～ 70 ％，該聯(lián)合工藝方法，礦石利用率可達 90 ％，工藝過程中用水量少，節(jié)省水，降低成本，減少污染，磁選中的粉塵由除塵裝置捕集，不會造成空氣污染，本方法是一種生產(chǎn)效率高，產(chǎn)品質(zhì)量好。

三、弱磁性鐵礦礦石

1.單一弱磁性鐵礦礦石

包括赤鐵礦礦石、菱鐵礦礦石、褐鐵礦礦石和赤鐵（鏡鐵）菱鐵礦礦石等。這些弱磁性鐵礦礦石通常稱為“紅礦”。紅礦的選礦方法有強磁選、浮選、重選、焙燒磁選以及這些方法聯(lián)合運用。

2.含多金屬弱磁性鐵礦礦石

主要含磷或硫化物的赤鐵礦礦石或菱鐵礦礦石。一般用重選、浮選、強磁選，或這些方法互相結(jié)合回收鐵礦物，用浮選回收磷或硫化物。

四、磁鐵- 赤（菱）鐵礦礦石

1.單一磁鐵- 赤（菱）鐵礦礦石

主要用來選別低品位的“鞍山式”磁鐵礦。由于礦石磁性強、好磨好選，國內(nèi)磁選廠均采用階段磨礦和多階段磨礦流程，對于粗粒嵌布的磁鐵礦采用前者（一段磨礦），細粒、微細粒嵌布的磁鐵礦采用后者（二段或三段磨礦）（圖3.2.23）。我國自己研制的系列化的永磁化，使磁選機實現(xiàn)了永磁化。70年代以后，由于在全國磁鐵礦選礦廠推廣了細篩再磨新技術(shù)，使精礦品位由62％提高到了66％左右，實現(xiàn)了冶紅星業(yè)部提出精礦品位達到65％的要求。

赤鐵礦又名紅礦其化學(xué)分子式為Fe2O3，它是一種弱磁性鐵礦物，可浮性較磁鐵礦好，是煉鐵的主要原料之一。其主要選礦工藝有重選、浮選和強磁選或是多種選礦工藝并用，也有過磁化焙燒后弱磁選的工藝。早期的赤鐵礦選礦一般多采用重選工藝，主要有跳汰機、離心選礦機、螺旋溜槽、螺旋選礦機、搖床等由于其選礦處理能力小，選礦品位低、回收率低而逐漸被淘汰后來赤鐵礦選礦發(fā)展了浮選工藝和強磁選工藝主要以氧化石蠟皂為捕收劑的正浮選工藝和以電磁平環(huán)強磁選機為選別設(shè)備的強磁選工藝。

但是其選別技術(shù)指標(biāo)均沒有達到令人滿意的效果。近年來，赤鐵礦的選礦取得了長足的發(fā)展，其主要選礦工藝是：以電磁脈動高梯度磁選機為代表的強磁選選礦工藝和以系列為代表的反浮選選礦工藝。尤其是采用強磁——浮選聯(lián)合流程使一些礦山的赤鐵礦選別達到了鐵精礦品位，回收率的滿意指標(biāo)。

主要是赤鐵-磁鐵礦礦石和磁鐵-菱鐵礦礦石。選別此類礦石的方法有弱磁選與重選、浮選機浮選、強磁選聯(lián)合，即用弱磁選回收磁鐵礦，用重選、浮選或強磁選回收弱磁性鐵礦物(2)磁化焙燒磁選法或與其它方法的并聯(lián)流程，與單一弱磁性鐵礦礦石的磁化焙燒相似，但在磁化焙燒磁選與其它選礦方法的并聯(lián)流程中，粉礦采用的是弱磁選與其它方法聯(lián)合(3)選擇性絮凝脫泥法。

2.含多金屬磁鐵!赤（菱）鐵礦礦石

要用來選別赤鐵礦、褐鐵礦、鏡鐵礦、菱鐵礦、假象赤鐵礦或混合礦，也就是所謂的“紅礦”。這類礦石品位低、嵌布粒度細、礦物組成復(fù)雜，選別困難。80年代后，選礦技術(shù)方面對焙燒磁選、濕式強磁選、弱磁性浮選和重選等工藝流程、裝備和新品種藥劑的研究不斷改進，使精礦品位、金屬回收率不斷提高。如鞍鋼齊大山選礦廠采用弱磁—強磁—浮選的新工藝流程(圖3.2.24)，獲得令人鼓舞的成就。

屬此類礦石的主要是：含硫化物鐵礦石和含磷、硫或稀土鐵礦石。此類礦石的選礦方法是鐵礦石選礦中較復(fù)雜的，一般采用弱磁選與其它方法的聯(lián)合流程，即用弱磁選回收磁鐵礦；用重選、浮選或強磁選回收弱磁性鐵礦物和用浮選回收伴生成分。

3.多金屬共（伴）生礦選礦

這類礦石成分復(fù)雜、類型多樣，因此采用的方法、設(shè)備和流程也各不相同，如白云鄂博鐵礦采用反浮選—多梯度磁選、絮凝浮選、弱磁－反浮選－強磁選、弱磁－正浮選、焙燒磁選等不同的工藝流程，以提高鐵的回收率，并綜合回收稀土氧化物。攀枝花鐵礦通過磁選獲得TFｅ53％左右的釩鐵精礦，磁選后的尾礦通過弱磁掃選－強磁選－重選－浮選－干燥電選，獲得鈦精礦和硫鈷精礦，回收鈦和鈷。大冶鐵礦采用弱磁－強磁和浮選，綜合回收鐵、銅和鈷、硫等元素。
